機器の配線-電話共用型

対象情報

図：Web Caster V100 外観
インターネット回線
フレッツ・ADSL 電話共用型（タイプ1）
料金プラン
it-neo ADSL 「フレッツ」
使用機器
Web Caster V100

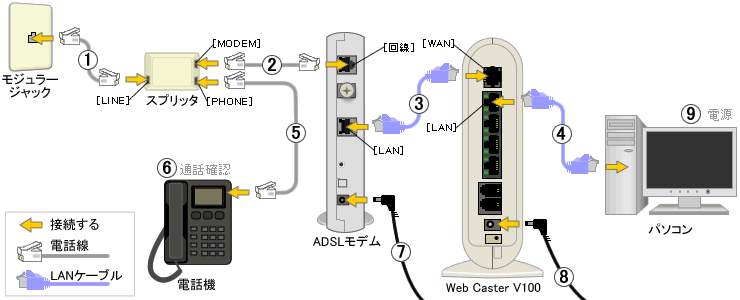

配線図

図：配線図

※Web Caster V100 以外の各機器の種類は、お客さまのご契約状況により異なります。

手順

  1. モジュラージャックと、スプリッタの［LINE］ポートを電話線で接続します。

    ※スプリッタの種類によっては、［LINE］ポートの名称が異なります。

  2. スプリッタの［MODEM］ポートと、ADSLモデムの［回線］ポートを電話線で接続します。

    ※スプリッタの種類によっては、［MODEM］ポートの名称が異なります。

    ※ADSLモデムの種類によっては、［回線］ポートの名称が異なります。

  3. ADSLモデムの［LAN］ポートと、Web Caster V100 の［WAN］ポートをLANケーブルで接続します。

    ※ADSLモデムの種類によっては、［LAN］ポートの名称が異なります。

  4. Web Caster V100 の［LAN］ポートのいずれかと、パソコンの［LAN］ポートをLANケーブルで接続します。

    ※パソコンの種類によっては、［LAN］ポートの名称が異なります。

  5. スプリッタの［PHONE］ポートと、電話機を電話線で接続します。

  6. 電話機で通話ができることを確認します。

  7. ADSLモデムの電源を入れます。

  8. Web Caster V100 の電源を入れます。

  9. パソコンの電源を入れます。
