機器の配線 - ファミリータイプ

対象情報

図：Web Caster V100 外観
インターネット回線
Bフレッツ ファミリー/ベーシック タイプ
フレッツ 光ネクスト ファミリー タイプ
料金プラン
it-neo 光 with フレッツ
it-neo 光「Bフレッツ」
it-neo 光 with フレッツ「光ネクスト」
it-neo 光「フレッツ 光ネクスト」
OS
Windows / Macintosh
使用機器
Web Caster V100

配線図

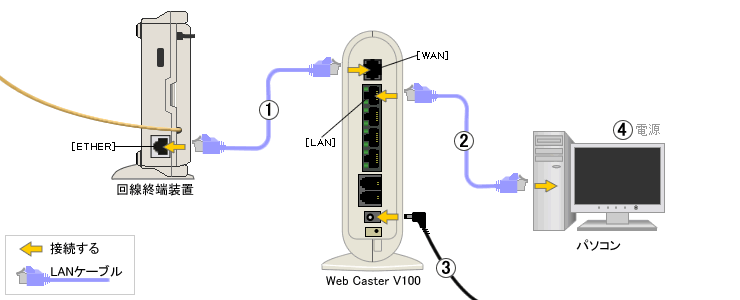

図：配線図

※Web Caster V100 以外の各機器の種類は、お客さまのご契約状況により異なります。

手順

  1. 回線終端装置の［ETHER］ポートと、Web Caster V100 の［WAN］ポートをLANケーブルで接続します。

    ※回線終端装置の種類によっては、［ETHER］ポートの名称が異なります。

  2. Web Caster V100 の［LAN］ポートのいずれかと、パソコンの［LAN］ポートをLANケーブルで接続します。

    ※パソコンの種類によっては、［LAN］ポートの名称が異なります。

  3. Web Caster V100 の電源をいれます。

  4. パソコンの電源を入れます。
