機器の配線-ADSL専用型

対象情報

図:ADSLモデム-SV 外観
インターネット回線
フレッツ・ADSL ADSL専用型(タイプ2)
料金プラン
it-neo ADSL 「フレッツ」
使用機器
ADSLモデム-SV

配線図

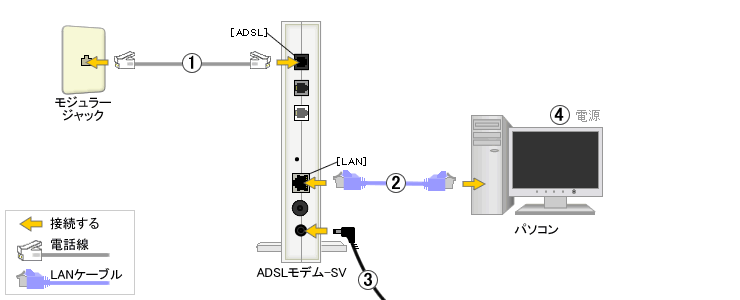

図:配線図

※ADSLモデム-SV 以外の各機器の種類は、お客さまのご契約状況により異なります。

手順

  1. モジュラージャックと、ADSLモデム-SV の[ADSL]ポートを電話線で接続します。

  2. ADSLモデム-SV の[LAN]ポートと、パソコンの[LAN]ポートをLANケーブルで接続します。

    ※パソコンの種類によっては、[LAN]ポートの名称が異なります。

  3. ADSLモデム-SV の電源を入れます。

  4. パソコンの電源を入れます。
