機器の配線-電話共用型

対象情報

図:ADSLモデム-NVIII 外観
インターネット回線
フレッツ・ADSL 電話共用型(タイプ1)
料金プラン
it-neo ADSL 「フレッツ」
使用機器
ADSLモデム-NVIII

配線図

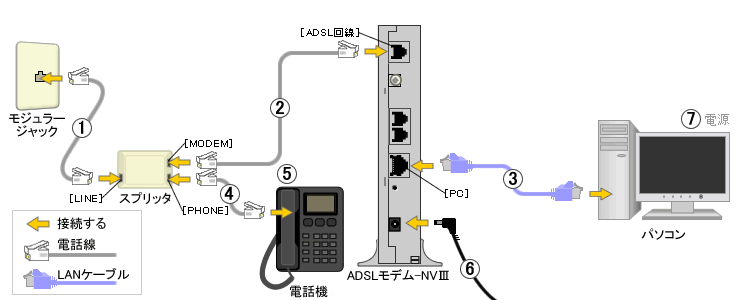

図:配線図

※ADSLモデム-NVIII 以外の各機器の種類は、お客様のご利用状況により異なります。

手順

  1. モジュラージャックと、スプリッタの[LINE]ポートを電話線で接続します。

    ※スプリッタの種類によっては、[LINE]ポートの名称が異なります。

  2. スプリッタの[MODEM]ポートと、ADSLモデム-NVIII の[ADSL回線]ポートを電話線で接続します。

    ※スプリッタの種類によっては、[MODEM]ポートの名称が異なります。

  3. ADSLモデム-NVIII の[PC]ポートと、パソコンの[LAN]ポートをLANケーブルで接続します。

    ※パソコンの種類によっては、[LAN]ポートの名称が異なります。

  4. スプリッタの[PHONE]ポートと、電話機を電話線で接続します。

    ※スプリッタの種類によっては、[PHONE]ポートの名称が異なります。

  5. 電話機で通話ができることを確認します。

  6. ADSLモデム-NVIII の電源を入れます。

  7. パソコンの電源を入れます。
