機器の配線-電話共用型

対象情報

図：ADSLモデム-MV 外観
インターネット回線
フレッツ・ADSL 電話共用型（タイプ1）
料金プラン
it-neo ADSL 「フレッツ」
使用機器
ADSLモデム-MV

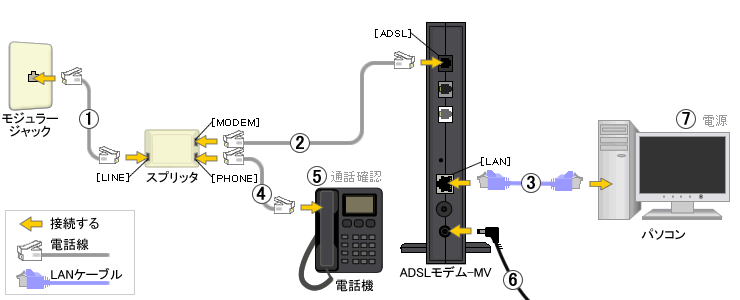

配線図

図：配線図

※ADSLモデム-MV 以外の各機器の種類は、お客さまのご契約状況により異なります。

手順

  1. モジュラージャックと、スプリッタの［LINE］ポートを電話線で接続します。

    ※スプリッタの種類によっては、［LINE］ポートの名称が異なります。

  2. スプリッタの［MODEM］ポートと、ADSLモデム-MV の［ADSL］ポートを電話線で接続します。

    ※スプリッタの種類によっては、［MODEM］ポートの名称が異なります。

  3. ADSLモデム-MV の［LAN］ポートと、パソコンの［LAN］ポートをLANケーブルで接続します。

    ※パソコンの種類によっては、［LAN］ポートの名称が異なります。

  4. スプリッタの［PHONE］ポートと、電話機を電話線で接続します。

    ※スプリッタの種類によっては、［PHONE］ポートの名称が異なります。

  5. 電話機で通話ができることを確認します。

  6. ADSLモデム-MV の電源を入れます。

  7. パソコンの電源を入れます。
